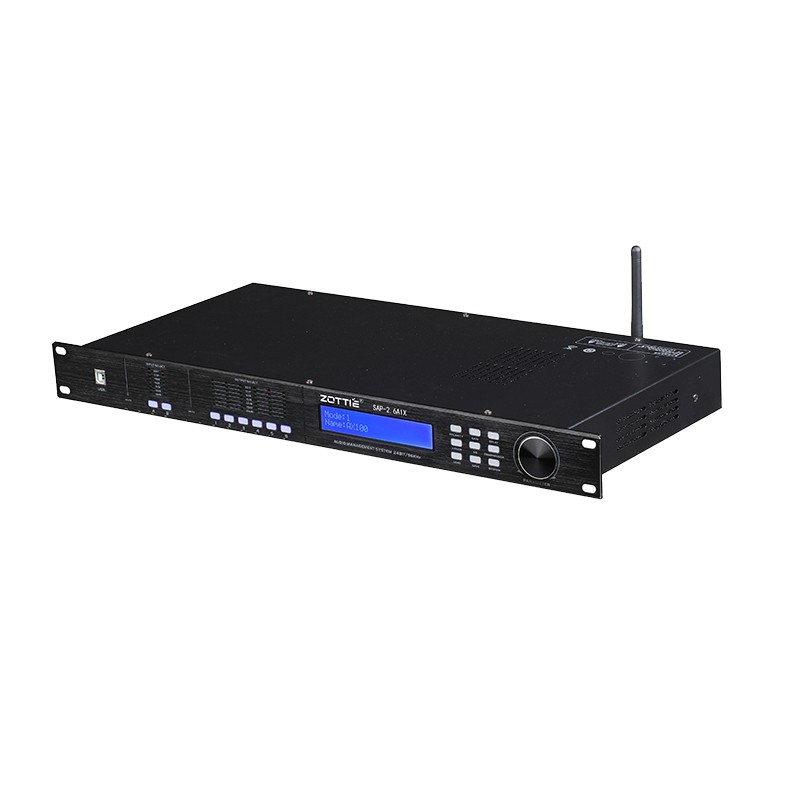

SAP-2.6AIX 2進6出音頻處理器
ZOTTIE SAP-2.6AIX是一款2進6出音頻處理器，1U機架空間，可指定任意輸入至輸出 具分頻、均衡、延時和限幅等功能 具有林克威茨、Bessel 和Butterworth 濾波器 濾波器斜率分別為12、18、24、48dB/倍頻程 參數式均衡器：帶通、1/64至 4倍頻程范圍 輸入和輸出具延時 每一輸出均具有限器 直觀易懂用戶界面 通過面板、PC、MIDI以及行內******2.4無線網絡連接 AMX兼容路由網絡遠程連接控制 專門點輸入和輸出電平顯示 平衡式輸入和輸出XLR音頻信號連接器 品牌型號：ZOTTIE S
全國咨詢熱線
023-68182464
產品特性/ product features
品牌型號：ZOTTIE SAP-2.6AIX 2進6出音頻處理器
● 2路信號平衡式輸入，
● 6路信號平衡式輸出。
●輸入通道功能：每個輸入通道設立單獨靜音控制、延時、極性、均衡；
●輸出通道功能：每個輸出通道設立單獨靜音控制、延時、極性、均衡、混合、增益、分頻器、限幅器
●處理器 ：255MHz 主頻 ，96KHz采樣頻率，32-bit DSP處理器，24-bitA/D及D/A轉換，1Hz頻率定位
●提供1個USB接口和2個RS485（RJ-45座）接口可連接電腦，通過RS485接口可zui多連接250臺機器，并且特設有1個RS232串口，方便不同場合應用需要，且超過1500米的距離外用電腦來控制
●直接用面板的功能和編碼輪進行了功能設置或連接電腦通過PC控制來控制，均十分方便，直觀和簡潔
●單機或PC控制軟件均可存儲12種用戶程序
●可通過面板的SYSTEM按鍵來設置密碼鎖定面板控制功能，以防止閑雜人員的操作破壞機器的工作狀態
●每路輸入均有31段GEQ+10段PEQ，輸出10段PEQ，在PEQ狀態下調整參數為:中心頻率點：20Hz-20KHz，,步進:1Hz,增益：±20dB，步距：0.1dB.Q值:0.404到28.8
●每一個輸入及輸出通道均設有靜音鍵開關(帶燈顯示)。
● 2*24 4行26個字符LCD藍色背光顯示功能設置，8段LED顯示輸入/輸出的數字電平表，靜音及編輯狀態；
●可變高/低通濾波器的斜率均可設置，其中貝塞爾（Bessel）,巴特活斯（Butterworth）設置為12dB,18dB,24dB每倍頻程，林克維茨-瑞萊（Linkwitz-Riley）可設置為 2dB,18dB,24dB，36dB,48dB 每倍頻程，分頻點：20Hz-20KHz ,
●高/低通濾波器的參數可以獨立控制及靜音設置，延時單位可選擇毫秒（MS），米（M），英尺（FT）三種，延時值為0-1000MS,小于10MS,步距為21US,大于10MS,步距為1MS.
●輸出通道還可控制增益、壓限及選擇輸入通道信號，并能同時選擇多個輸出通道關聯同步調整所有參數，增益調節范圍：-36dB到+12dB，步距為0.1dB ；壓限器可調整參數為:門限值：±20dBμ，步距Step:0.05dBμ, 起動時間：03ms-100ms，<1ms步距:0.1ms；>1ms，步距:1ms ,釋放時間：2倍、4倍、6倍、8倍、16倍、32倍起動時間；每個輸出通道可單獨選擇不同的輸入通道，也可以選擇輸入通道的任意組合。
輸入通道及插座：2路XLR母卡儂座
輸出通道及插座：6路XLR公卡儂座
PC接口:面板1個USB接口,后面板2個RS485接口（RJ-45座），一個RS232接口
前面板控制鍵：靜音鍵（編輯鍵）/菜單鍵/參量控制輪/控制鍵
輸入功能：靜音、延時、極性、均衡
輸出功能：靜音、混合、增益、延時、極性、均衡、分頻、壓縮
產品規格/ Product specification
| 輸入阻抗（平衡） | 20KΩ | 輸出阻抗（平衡） | 100KΩ |
| 共模抑制比 | >100dB(50-10kHz) | 輸入范圍 | ≥17dbu |
| 動態范圍 | 115dBtyp(unweighted) | 串音 | <-100dB |
| 頻率響應 | 20Hz-30KHz(0~-0.5dB) | 信噪比 | >110db |
| 失真度 | < 0.002%(1kHz@+4dBu) | 通道分離度 |
>80db(1KHz) |
| 功耗 | ≤30W | 電源 |
AC90/240V 50Hz/60Hz |
| 處理器 |
96KHz采樣率，40-bit DSP處理器，24-bitA/D及D/A轉換 |
||
