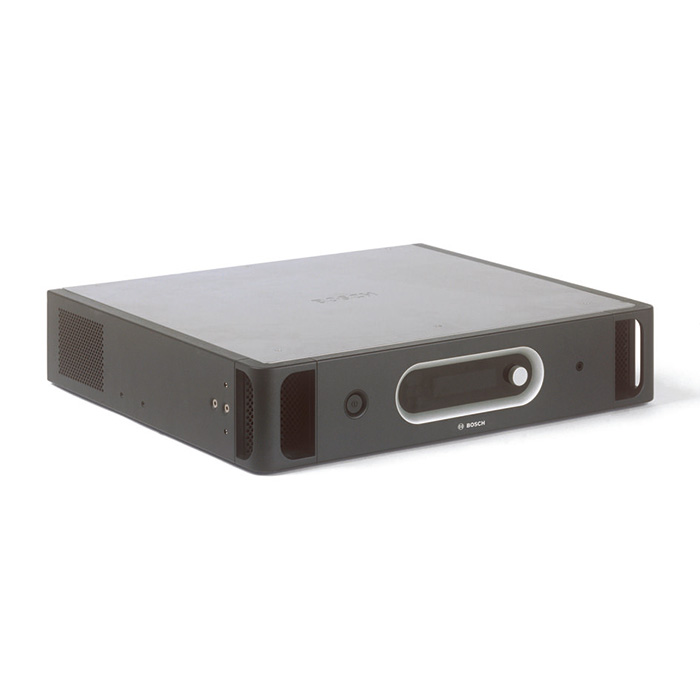

DCN?CCU2 中央控制單元
中央控制單元 (CCU) 具有以下功能：控制有線和無線代表話筒、分配同聲傳譯和進行投票表決會話，無需操作人員干預。 與 PC 配合使用時，此控制單元可以提供更加出色的會議控制功能。 用戶可以訪問大量的軟件模塊，每個都具有特定的會議控制和監控功能。 這些模塊大大提升了會議管理能力。一旦 PC 出現故障，控制器將轉換為獨立操作模式，使會議能夠繼續進行。
全國咨詢熱線
023-68182464
產品特性/ product features
適用于新一代 DCN 或 DCN 無線系統或兩者的組合（每個系統最多一個 DCN?WAP）
基本話筒管理功能
四種話筒工作模式：
打開：話筒按鈕控制發言請求（自動）
覆蓋：話筒按鈕覆蓋已開啟的話筒 (FIFO)
語音：語音激活話筒
按下講話（按住按鈕發言）
打開話筒的數量為 1 至 4 個
可通過顯示屏和單個旋/按鈕對 CCU 和系統進行配置
用于代表大會投票程序的基本投票控制。 代表可以登記“出席”、“贊成”、“反對”和“棄權”。 Concentus 主席機可以啟動、停止和暫停投票表決。 表決結果可以顯示在大廳顯示屏和代表機的 LCD 屏上
用于激活投票表決音的尋呼功能。 通過提示音，主席提示即將開始新一輪的投票表決
同聲傳譯功能，附帶 31 個語言通道以及 1 個會場語言通道
向 DCN 無線會議裝置分配多達 10 個語言通道以及 1 個會場語言通道
向 Integrus 接收機、DCN 有線通道選擇器分配多達 31 個語言通道以及 1 個會場語言通道
基本對講功能，可以與操作人員和主席進行通話（都可以通過譯員臺呼叫）
獨立自動攝像機控制
使用 PC 控制軟件或遙控器增強會議控制能力
可調節音頻輸入的靈敏度
可調節音頻輸出的級別
音頻插入功能，用于連接外部音頻處理設備或電話?cǎi)詈掀?o:p style="margin:0px;padding:0px;">
安裝人員可為 CCU 分配唯一的名稱以便識別
通過 VU 計量表讀數來監控音頻輸入和音頻輸出。 可以使用耳機來監控音頻
適用于桌面或機架安裝的 19 英寸 (2U) 機箱
方便攜帶的提手
控件和指示燈
前面
電源開關
2 x 16 字符的 LCD 顯示屏，用于顯示狀態和配置
旋鈕，用于瀏覽 LCD 菜單
背面
三個紅色 LED 過載指示燈，用于指示 DCN 網絡輸出
兩個紅色 LED 過載指示燈，用于指示光纖網絡連接
綠色和黃色 LED 指示燈，用于指示以太網活動
互連
前面
一個 3.5 毫米（0.14 英寸）立體聲耳機插孔
背面
內置保險絲的歐式電源插座
三個 DCN 電源插座，包括用于連接裝置的鎖定設施
兩個光纖網絡連接，用于連接 Integrus、各種音頻擴展器、CobraNet 接口和無線接入點
兩個 3 針 XLR 平衡式音頻線路輸入，附帶電流隔離功能
兩個立體聲蓮花插非均衡音頻線路輸入
兩個 3 針 XLR 平衡式音頻線路輸出，附帶電流隔離功能
兩個立體聲蓮花插非均衡音頻線路輸出
一個以太網連接，用于控制 PC、開放式接口或從屬 CCU
一個 RS?232 串行數據連接器，用于控制攝像機
一個錯誤開關，用于在 CCU 檢測到錯誤時觸發外部設備的隔離電流式交叉開關
產品科技/ Product science
適用于新一代 DCN 或 DCN 無線系統或兩者的組合
在單 CCU 中；最多 245 個有線饋送裝置以及 245 個無線代表機
對于多 CCU 系統，具有多達 30 個 CCU 以及總共 4000個饋送裝置
適用于有線和無線系統的語音激活話筒模式
用于配置和控制計算機的以太網連接
產品規格/ Product specification
| 電源電壓 |
100?240 Vac 50?60 Hz |
頻率響應 |
30 Hz – 20 kHz（-3 dB，額定電平） |
| 總功率 |
320 W |
功耗 |
360 W |
|
串?dāng)_衰減 |
> 85 dB，1 kHz |
RS?232 連接 |
1 個九針Sub?D 插座 |
|
動態范圍 |
> 90 dB |
外形尺寸 |
88 x 483 x 400 毫米 （3.5 x 19 x 15.7 英寸） |
| 重量 |
7.9 千克（17.5 磅） |
||
